ディンプルスクリーン

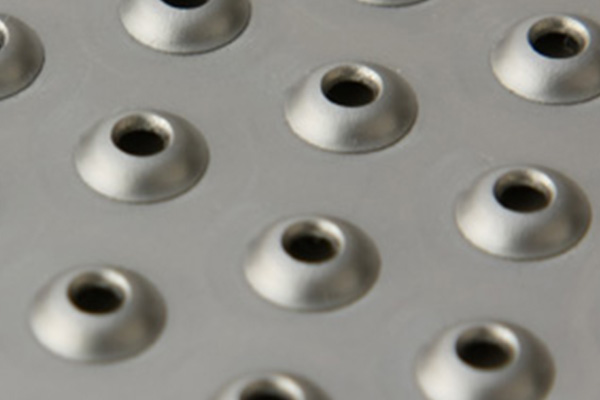

ディンプルスクリーンの特徴
搬送がしやすく、薄板であっても優れた耐久力を発揮します。
隆起の隙間を利用し、エアー・ガス等の整流・撹拌が可能です。
さらに、接触面が少ないため、抵抗が少なく流れがスムーズです。
▼用途
各種スライダー、床板、等
カタログダウンロード
布引製作所のこだわり
- 任意のピッチで製作可能です。
- 孔開け範囲を任意のパターンで製作可能です。

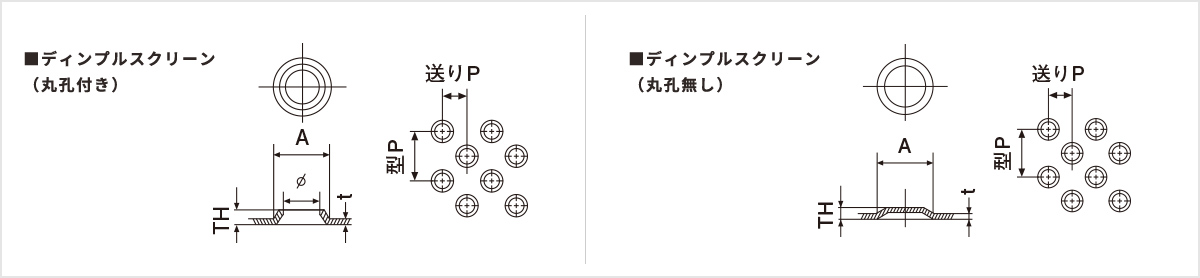

加工製品リスト
| 品番 | 種別 | 板厚[t] (mm) |
外径[A] (mm) |
高さ[TH] (mm) |
孔径[φ] (mm) |
最小型P (mm) |
最小送りP (mm) |
|---|---|---|---|---|---|---|---|
| SF1 | 0.3 | 10.0 | 1.8TH | 14.1 | 12.9 | ||
| SF2A | 丸孔付 | 1.0 | 6.0 | 2.3TH | 2.0 | 10.0 | 8.66 |
| SF2B | 1.0 | 6.0 | 2.7TH | 10.0 | 8.66 | ||
| SF3 | 丸孔付 | 2.0 | 23.0 | 3.5TH | 14.0 | 43.0 | 43.0 |
| SF4 | 丸孔付 | 1.2 | 28.0 | 3.7TH | 18.0 | 36.0 | 36.0 |
| SF5 | 丸孔付 | 0.8 | 3.4 | 1.6TH | 0.85 | 7.0 | 6.0 |
| SF6 | 1.5 | 18.0 | 3.5TH | 23.0 | 23.0 | ||
| SF7 | 3.0 | 18.0 | 5.3TH | 22.0 | 22.0 | ||
| SF9 | 0.8 | 2.9 | 1.4TH | 4.3 | 5.0 | ||
| SF10 | 3.0 | 17.0 | 5.0TH | 21.0 | 21.0 | ||
| SF12 | 1.5 | 17.0 | 3.5TH | 21.0 | 21.0 | ||
| SF14 | 1.2 | 7.5/6.0楕円 | 1.8TH | 10.5 | 9.3 | ||
| SF16 | 六角 | 1.2 | 8.0六角形 | 2.0TH | 13.8 | 4.0 | |
| SF17 | 1.5 | 22.5 | 3.5TH | 26.5 | 26.5 | ||
| SF18 | 丸孔付 | 1.2 | 10.0 | 3.0TH | 5.0 | 13.0 | 13.0 |
※上記製品以外の加工につきましても、別途ご相談承りますのでお気軽にお問い合わせください。
