半円出窓スクリーン・ハイ＆ロースクリーン
半円出窓スクリーン・ハイ＆ロースクリーンの特徴

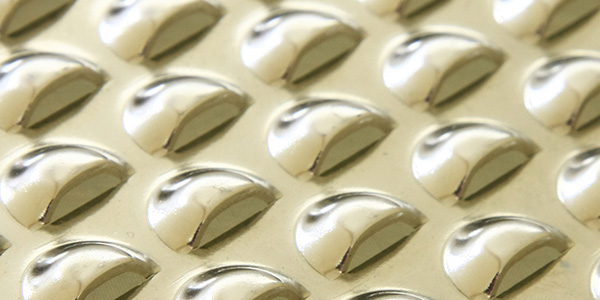

・半円出窓スクリーン
孔の形状は半円になっており、方向性があります。
開孔部から出る風の向きが比較的水平になります。
（加工範囲 目開き0.35H〜5.0H）
▼用途
エアフローコンベヤー、流動乾燥機、振動篩機、等

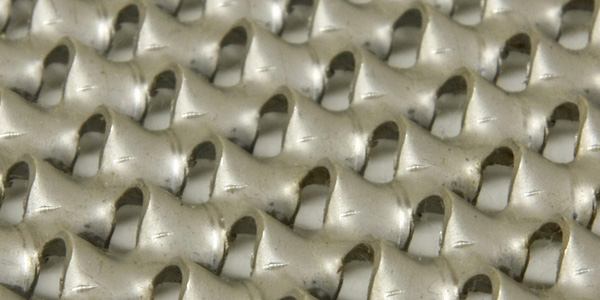

・ハイ＆ロースクリーン
表から見ても裏から見ても同形状になっています。
（加工範囲 目開き3.2H〜6.0H）
▼用途
振動篩機、エアフローコンベヤー等
カタログダウンロード
布引製作所のこだわり
- 任意のピッチで製作可能です。
- 孔開け範囲を任意のパターンで製作可能です。
- 孔の方向を任意に組み合わせ可能です。
加工製品リスト

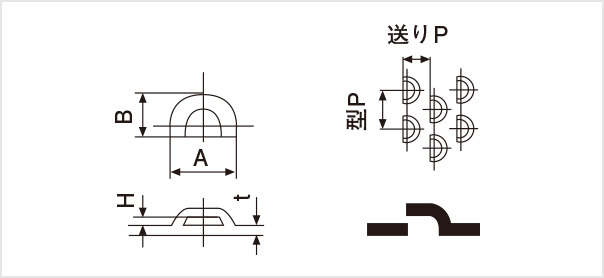

半円出窓スクリーン
| 品番 | 板厚[t] (mm) |
横幅[A] (mm) |
縦幅[B] (mm) |
目開[H] (mm) |
最小型P (mm) |
最小送りP (mm) |
|---|---|---|---|---|---|---|
| SD1 | 1.2 | 8.2 | 5.4 | 1.1H | 11.0 | 8.0 |
| SD2 | 0.8 | 6.0 | 4.0 | 1.2H | 7.5 | 5.0 |
| SD3 | 0.6 | 3.0 | 2.8 | 0.6H | 6.0 | 3.23 |
| SD4 | 1.5 | 13.5 | 8.25 | 2.0H | 16.0 | 11.0 |
| SD5 | 0.6 | 5.5 | 4.25 | 0.35H | 7.5 | 7.0 |
| SD6 | 1.0 | 7.3 | 4.65 | 1.2H | 9.0 | 6.5 |
| SD7 | 2.0 | 22.2 | 12.5 | 5.0H | 28.0 | 19.0 |
| SD8 | 1.5 | 6.4 | 4.3 | 0.4H | 8.0 | 6.0 |

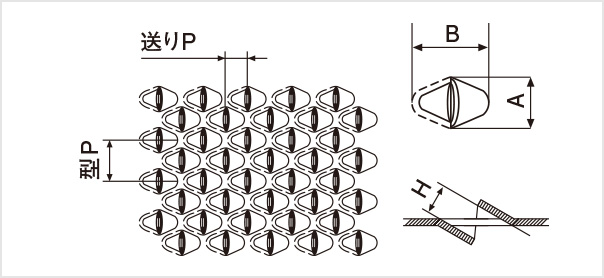

ハイ＆ロースクリーン
| 品番 | 板厚[t] (mm) |
横幅[A] (mm) |
縦幅[B] (mm) |
目開[H] (mm) |
型P (mm) |
送りP (mm) |
|---|---|---|---|---|---|---|
| HL3.2 | 1.0 | 5.2 | 7.8 | 3.2H | 8.3 | 4.5 |
| HL4 | 1.0 | 6.1 | 8.6 | 4.0H | 12.0 | 6.0 |
| HL6 | 1.0 | 8.2 | 12.0 | 6.0H | 13.0 | 7.0 |
※上記製品以外の加工につきましても、別途ご相談承りますのでお気軽にお問い合わせください。
