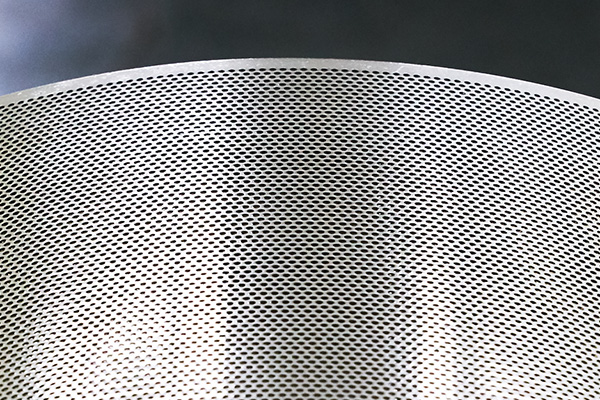

丸孔スクリーン
丸孔の特徴
布引製作所の高精度の小孔径・大開孔率のパンチングメタルは、各産業分野より
数多くの加工・手配等の支持を得ております。
孔径は最小0.2φ、加工幅では最大1200㎜、加工長さではコイル状無制限で加工が可能です。多種多様な用途に適応すべく、数多くの金型を取りそろえており、表記以外にもサイズがございますのでお気軽にお問合せください。
▼用途
造粒機、粉砕機、濾過機、遠心分離機、脱水機、食品工業用、化学工業用、等
カタログダウンロード
布引製作所のこだわり
- 小孔径・大開孔率・薄板材の限界に挑戦したパンチングメタルを提供いたします。
- 広幅一度抜きの加工により、高精度のパンチングメタルを提供いたします。
- 長年の実績により、カエリ（バリ）の少ない製品を提供いたします。
- 小ロットより生産が可能です。
加工製品リスト
| 品番 |
旧品番 | 孔径 (mm) |
送りP (mm) |
メッシュ (□”) |
開孔率 | 配列 | 最大加工幅 (mm) |
|---|---|---|---|---|---|---|---|
| P1 | 0.20 | 1.09 | 650.0 | 3.1% | 60°チドリ | 230 | |
| P2 |
N2 | 0.25 | 0.43 | 4055.0 | 30.7% | 60°チドリ | 200 |
| P3 |
N1 | 0.25 | 1.09 | 650.0 | 4.9% | 60°チドリ | 200 |
| P4 |
N4 | 0.30 | 0.50 | 3000.0 | 32.8% | 60°チドリ | 230 |
| P5 | 0.30 | 0.60 | 2067.0 | 22.7% | 60°チドリ | 230 | |
| P6 | 0.30 | 0.70 | 1536.0 | 16.8% | 60°チドリ | 230 | |
| P7 |
N3 | 0.30 | 0.75 | 1320.0 | 14.5% | 60°チドリ | 230 |
| P8 |
N6 | 0.35 | 0.75 | 1320.0 | 19.7% | 60°チドリ | 400 |
| P9 |
N5 | 0.35 | 1.05 | 670.0 | 10.0% | 60°チドリ | 500 |
| P10 |
N9 | 0.40 | 0.60 | 2067.0 | 40.2% | 60°チドリ | 200 |
| P11 | 0.40 | 0.65 | 1763.0 | 34.3% | 60°チドリ | 610 | |
| P12 | 0.40 | 0.80 | 1164.0 | 22.7% | 60°チドリ | 230 | |
| P13 |
N8 | 0.40 | 1.00 | 740.0 | 14.4% | 60°チドリ | 1000 |
| P14 |
N7 | 0.40 | 1.22 | 516.0 | 10.0% | 60°チドリ | 1000 |
| P15 |
N10 | 0.45 | 1.00 | 740.0 | 18.2% | 60°チドリ | 1000 |
| P16 |
N14 | 0.50 | 0.80 | 1010.0 | 30.7% | 90°並列 | 400 |
| P17 | 0.50 | 0.86 | 1007.0 | 30.6% | 60°チドリ | 230 | |
| P18 |
N13 | 0.50 | 1.00 | 740.0 | 22.6% | 60°チドリ | 1000 |
| P19 |
N12 | 0.50 | 1.09 | 625.0 | 19.0% | 60°チドリ | 1000 |
| P20 | 0.50 | 1.19 | 525.0 | 16.0% | 60°チドリ | 230 | |
| P21 |
N11 | 0.50 | 1.36 | 402.0 | 12.2% | 60°チドリ | 1000 |
| P22 |
N20 | 0.60 | 0.90 | 800.0 | 35.0% | 90°並列 | 400 |
| P23 | 0.60 | 1.09 | 625.0 | 27.4% | 60°チドリ | 610 | |
| P24 |
N19 | 0.60 | 1.21 | 502.0 | 22.0% | 60°チドリ | 1000 |
| P25 | 0.60 | 1.34 | 414.0 | 18.1% | 60°チドリ | 1000 | |
| P26 |
N17 | 0.60 | 1.45 | 362.0 | 15.9% | 60°チドリ | 1000 |
| P27 |
N22 | 0.70 | 0.93 | 861.7 | 51.4% | 60°チドリ | 100 |
| P28 |
N21 | 0.70 | 1.43 | 363.0 | 21.6% | 60°チドリ | 610 |
| P29 | 0.70 | 1.68 | 264.0 | 15.7% | 60°チドリ | 1000 | |
|
P30 |
N23 | 0.75 | 1.19 | 525.0 | 35.9% | 60°チドリ | 1000 |
| P31 | 0.75 | 1.21 | 502.0 | 34.5% | 60°チドリ | 500 | |
| P32 | 0.80 | 1.00 | 740.0 | 58.0% | 60°チドリ | 230 | |
| P33 | 0.80 | 1.41 | 375.0 | 29.3% | 60°チドリ | 1000 | |
| P34 |
N25 | 0.80 | 1.50 | 330.8 | 25.8% | 60°チドリ | 1000 |
| P35 | 0.80 | 1.89 | 208.0 | 16.2% | 60°チドリ | 1000 | |
| P36 | 0.90 | 1.30 | 440.8 | 43.4% | 60°チドリ | 610 | |
| P37 |
N29 | 0.90 | 1.50 | 330.8 | 32.6% | 60°チドリ | 1000 |
| P38 |
N28 | 0.90 | 1.83 | 225.0 | 22.3% | 60°チドリ | 415 |
| P39 | 1.00 | 1.40 | 380.0 | 46.2% | 60°チドリ | 610 | |
| P40 |
N34 | 1.00 | 1.50 | 330.8 | 40.3% | 60°チドリ | 1000 |
|
P41 |
N33 | 1.00 | 1.60 | 291.0 | 35.4% | 60°チドリ | 1000 |
| P42 |
N32 | 1.00 | 1.70 | 257.8 | 31.4% | 60°チドリ | 1000 |
| P43 |
N30 | 1.00 | 2.00 | 186.0 | 22.6% | 60°チドリ | 1000 |
| P44 | 1.10 | 2.00 | 186.0 | 27.4% | 60°チドリ | 230 | |
| P45 |
N36 | 1.14 | 1.70 | 223.0 | 35.3% | 90°並列 | 1000 |
| P46 |
N35 | 1.14 | 1.89 | 208.0 | 32.9% | 60°チドリ | 1000 |
| P47 |
N40 | 1.20 | 1.80 | 231.0 | 40.4% | 60°チドリ | 1000 |
| P48 |
N39 | 1.20 | 2.00 | 186.0 | 32.6% | 60°チドリ | 1000 |
| P49 |
N38 | 1.20 | 2.25 | 147.0 | 25.8% | 60°チドリ | 1000 |
| P50 | 1.25 | 2.36 | 134.0 | 25.5% | 60°チドリ | 610 | |
|
P51 |
N41 | 1.30 | 2.00 | 186.0 | 38.3% | 60°チドリ | 400 |
| P52 | 1.30 | 2.60 | 110.3 | 22.8% | 60°チドリ | 1000 | |
| P53 |
N42 | 1.40 | 2.60 | 110.3 | 26.3% | 60°チドリ | 230 |
| P54 |
N46 | 1.50 | 2.00 | 186.0 | 50.9% | 60°チドリ | 1000 |
| P55 |
N45 | 1.50 | 2.25 | 147.0 | 40.0% | 60°チドリ | 1000 |
| P56 |
N44 | 1.50 | 2.72 | 100.0 | 27.6% | 60°チドリ | 1000 |
| P57 |
N43 | 1.50 | 3.00 | 82.0 | 22.4% | 60°チドリ | 1000 |
| P58 |
N47 | 1.60 | 2.72 | 100.0 | 31.2% | 60°チドリ | 1000 |
| P59 | 1.70 | 2.05 | 177.3 | 62.3% | 60°チドリ | 1000 | |
| P60 | 1.70 | 2.49 | 120.0 | 42.3% | 60°チドリ | 1000 | |
| P61 |
N48 | 1.70 | 2.85 | 92.0 | 32.4% | 60°チドリ | 610 |
| P62 |
N49 | 1.80 | 2.85 | 92.0 | 36.3% | 60°チドリ | 610 |
| P63 |
N50 | 1.90 | 2.85 | 92.0 | 40.4% | 60°チドリ | 230 |
| P64 | 2.00 | 2.50 | 119.2 | 58.0% | 60°チドリ | 400 | |
| P65 |
N52 | 2.00 | 3.00 | 82.0 | 39.9% | 60°チドリ | 1000 |
| P66 |
N51 | 2.00 | 3.48 | 61.4 | 29.9% | 60°チドリ | 1000 |
| P67 | 2.00 | 4.00 | 46.6 | 22.8% | 60°チドリ | 1000 | |
| P68 | 2.30 | 3.00 | 82.0 | 52.9% | 60°チドリ | 1000 | |
| P69 | 2.50 | 3.00 | 82.0 | 62.5% | 60°チドリ | 250 | |
| P70 |
N54 | 3.00 | 4.00 | 46.6 | 51.3% | 60°チドリ | 1000 |
※上記製品以外の加工につきましても、別途ご相談承りますのでお気軽にお問い合わせください。
