用語集

業界で日常的に使われている専門用語とその意味をご紹介します。

打抜スクリーン

パンチングスクリーン(パンチングメタル)とも呼ばれ、主に金属素材に対しプレス打抜加工を施し、等間隔に整列する孔をあけた金属板のことをいいます。

メッシュ(□”)

1インチ平方あたりの孔の数を表す単位です。次の計算式で求めることができます。
織網のメッシュとは同音異義語です。織網の場合は、1インチの中にある網目の数を意味します。

1インチ=25.4mm
 1インチ平方=645.16mm²

645.16÷送りピッチ÷型ピッチ= (   )メッシュ(□”)

これらのピッチは配列によって一方が決まれば、もう一方も決まります。 次の計算式で求めることができます。

60°チドリ配列の場合
 型ピッチ=送りピッチ×0.866

30°チドリ配列の場合
 型ピッチ=送りピッチ×0.29

45°チドリ配列の場合
 型ピッチ=送りピッチ×0.5

開孔率(かいこうりつ)

単位面積内の開孔部の比率です。次の計算式で求めることができます。

孔1個の面積

送りピッチ×型ピッチ

×100=(   )%

配列

孔の並び方のことをさし、主なパターンとして次のようなものがあります。

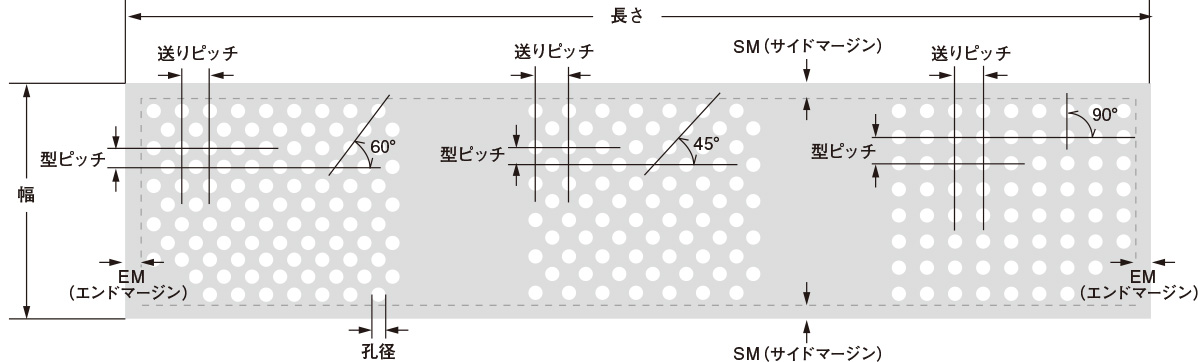

配列図

用語集

打抜の飛ばし型パターン

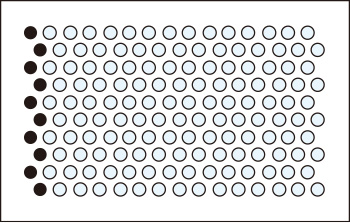

  • パターン1ー①

    60°チドリ(捨孔なし)

  • パターン1ー②

    60°チドリ(捨孔1個)

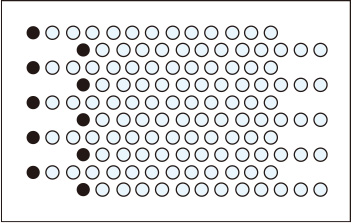

  • パターン1ー③

    60°チドリ(捨孔2個)

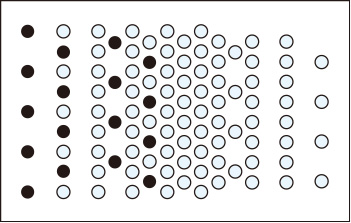

  • パターン3

    30°チドリ(4列型)

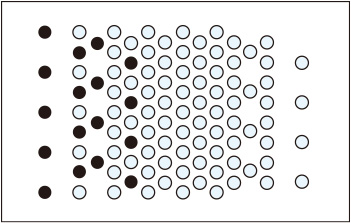

  • パターン4

    30°チドリ(4列型)

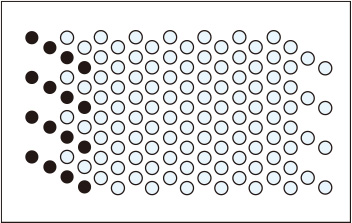

  • パターン5

    30°チドリ(4列型)
