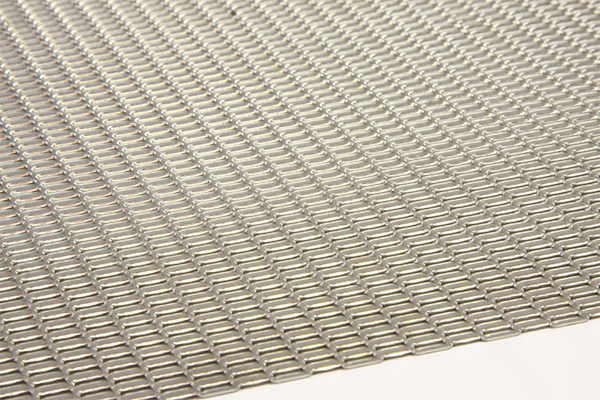

スリットグリル
スリットグリルの特徴

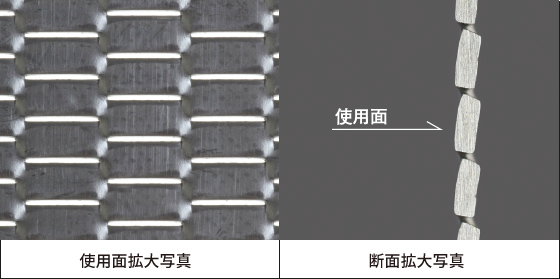

自社設計・製作による専用機で製造。抜きカスの出ないプレス加工を行い孔に方向性を持たせています。また、国内に類のないバックテーパー付きの製品で、孔形状はスリットスクリーンと同じですが、断面に傾斜を設け、孔径の数倍の板厚が加工可能です。
▼用途
濾過機、遠心分離機、ストレーナー、振動篩機、等
カタログダウンロード
布引製作所のこだわり
- 日本で唯一の国内加工。
- ミクロン単位の精度の高い製品を提供します。
加工製品リスト
| 品番 |
旧品番 | 孔径 (mm) |

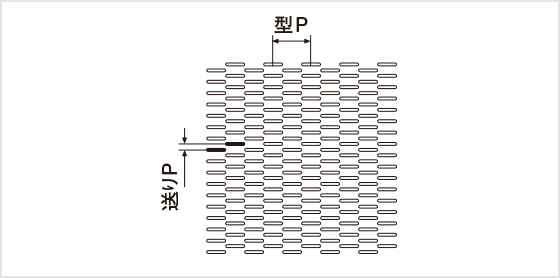

送りP (mm) |
型P (mm) |
開孔率 | 最大加工幅 (mm) |
|---|---|---|---|---|---|---|
| SG1 |
N84 | 0.02/2.5 | 0.40 | 5.5 | 2.3% | 500 |
| SG2 |
N81 | 0.04/1.45 | 0.44 | 3.3 | 4.0% | 500 |
| SG3 |
N89 | 0.05/3.0 | 0.40 | 6.7 | 5.6% | 500 |
| SG4 |
N85 | 0.07/2.5 | 0.45 | 5.5 | 7.1% | 500 |
| SG5 |
N82 | 0.09/1.45 | 0.45 | 3.3 | 8.8% | 500 |
| SG6 |
N86 | 0.1/2.5 | 0.50 | 5.5 | 9.0% | 500 |
| SG7 |
N92 | 0.1/3.5 | 0.55 | 8.0 | 8.0% | 500 |
| SG8 |
N87 | 0.15/2.5 | 0.60 | 5.5 | 11.4% | 500 |
| SG9 |
N90 | 0.15/3.0 | 0.70 | 6.7 | 9.6% | 500 |
| SG10 |
N93 | 0.15/3.5 | 0.65 | 8.0 | 10.1% | 500 |
| SG11 |
N88 | 0.2/2.5 | 0.65 | 5.5 | 14.0% | 500 |
| SG12 |
N83 | 0.25/1.45 | 0.60 | 3.3 | 18.3% | 500 |
| SG13 |
N94 | 0.25/3.5 | 1.00 | 8.0 | 10.9% | 500 |
| SG14 |
N91 | 0.3/3.0 | 0.80 | 6.7 | 16.8% | 500 |
| SG15 |
N95 | 0.3/3.5 | 0.85 | 8.0 | 15.4% | 500 |
| SG16 |
N96 | 0.4/3.5 | 1.10 | 8.0 | 15.9% | 500 |
※上記製品以外の加工につきましても、別途ご相談承りますのでお気軽にお問い合わせください。
